积水漏电预警装置——安科高新院自主研发

一、产品概述：

1.1 用途

AKLB-2型积水漏电预警装置系我公司研制开发的二代产品，集太阳能蓄电、积水漏电预测、声光报警于一体。该产品针对0-500伏电压等级设计，采用数字芯片，精确测试漏电电压至1伏，大大提高了安全性，更有效的预防雨季积水漏电伤人事故发生。太阳能发电蓄电，可用于各种线杆，路灯等室外有电场合，无需外接电源即可持续不断24h工作。该产品系国内首创，享有专利，仿制必究。

1.2使用环境

a) 环境温度：-10℃～+55℃

b) 贮存温度：-25℃～+70℃

c) 大气压力：86kPa～106kPa；

1.3 技术特点

本装置具有如下主要技术特点：

a） 集测量、声光信号、显示、太阳能充电，蓄电等功能于一体；

b） 当火线接地，遇到潮湿地区或雨季积水地带继而产生电压，当漏电电压超过设定值时会发出声光报警，分级报警输出，提示人员注意，及时远离并报修，避免触电事故发生。

c） 具有独立的保护动作（或报警）出口，具有保护动作记忆和信号保持功能；

d）太阳能供电，不用外接电源，安装方便，免维护，操作简单。

e） 采用先进的工业级芯片，总线不出芯片，采用表面贴装技术，结构为插件式整面板结构高精度，抗干扰性能强。

二 主要技术参数

2.1工作电源

 太阳能充电，蓄电瓶供电：直流12v，允许偏差：直流  -20 %～+10 %

2.2 外形尺寸：300mm×400mm×180mm

2.3 测量范围：0-500V

2.4 测量精度：±0.1% F.S

2.5 通    讯：RS-485 Modbus RTU

2.5 太阳能充电板输出功率：20W

2.6 蓄电池：3.5AH

2.7 声级强度：82dB

2.8 报警设置分四路报警，限值0-500V之间任意设置

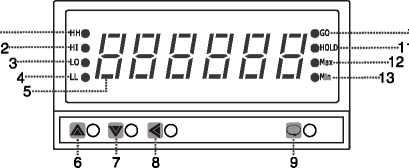

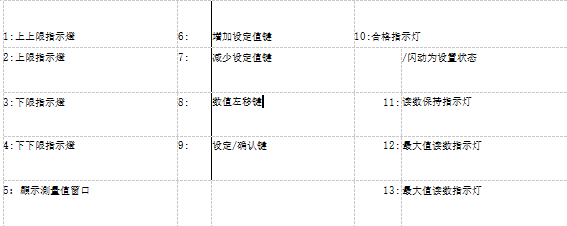

三  面板说明
